Alimentation stabilisée 5V et 12V
Pour alimenter une RepRap, ou tout autre équipement électronique, on a souvent besoin d'une alimentation 5 ou 12V.
Dans cet article, nous allons voir rapidement comment transformer une alimentation de PC de type ATX pour avoir une alimentation utilisable facilement.
ATTENTION : Cette manipulation peut être dangereuse car nous allons ouvrir un appareil 220V, avec des condensateurs qui sont potentiellement encore chargés. Faites bien attention !
Première étape : choisir l'alimentation
En fonction de la puissance dont vous avez besoin, vous pourrez récupérer une vielle alimentation, ou acheter une alimentation Premier Prix. Pour une RepRap, il faut avoir idéalement 15A sous 12V, ce que peut délivrer une alimentation 300W. L'alimentation doit être compatible ATX pour pouvoir ensuite piloter l’allumage et l'extinction.
Deuxième étape :
Sur la grande prise, repérer le fil VERT (PS_ON) et coupez-le, ainsi qu'un fil de masse NOIR (COM) à proximité.
Troisième étape :

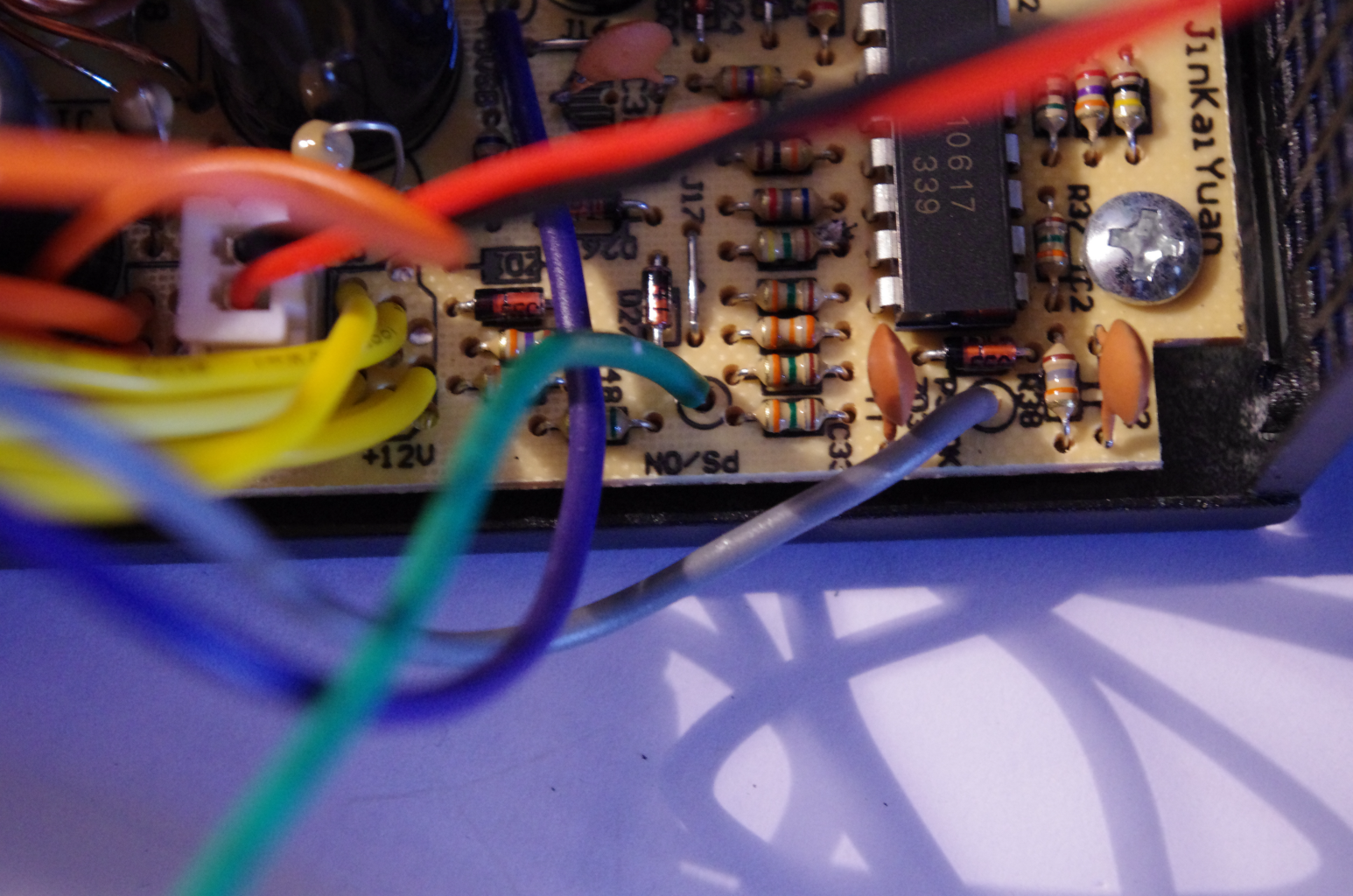

Ouvrir l'alimentation, et tirer les câbles que vous venez de couper. Pour vérification, sur mon alimentation le fil vert est bien noté PS_ON sur la carte :

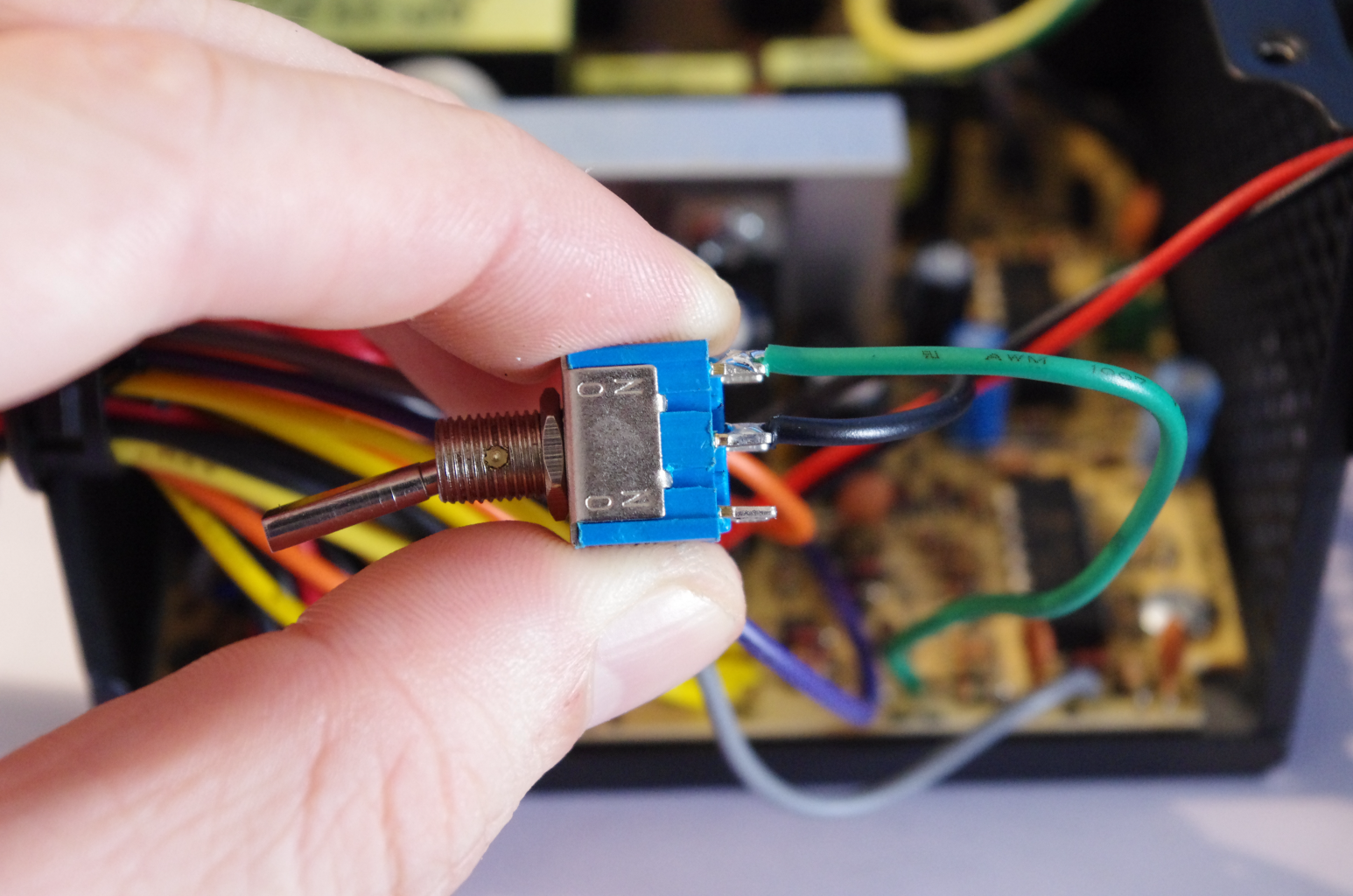

On peut alors connecter les deux fils précédemment coupés sur un interrupteur :
Dernière étape :

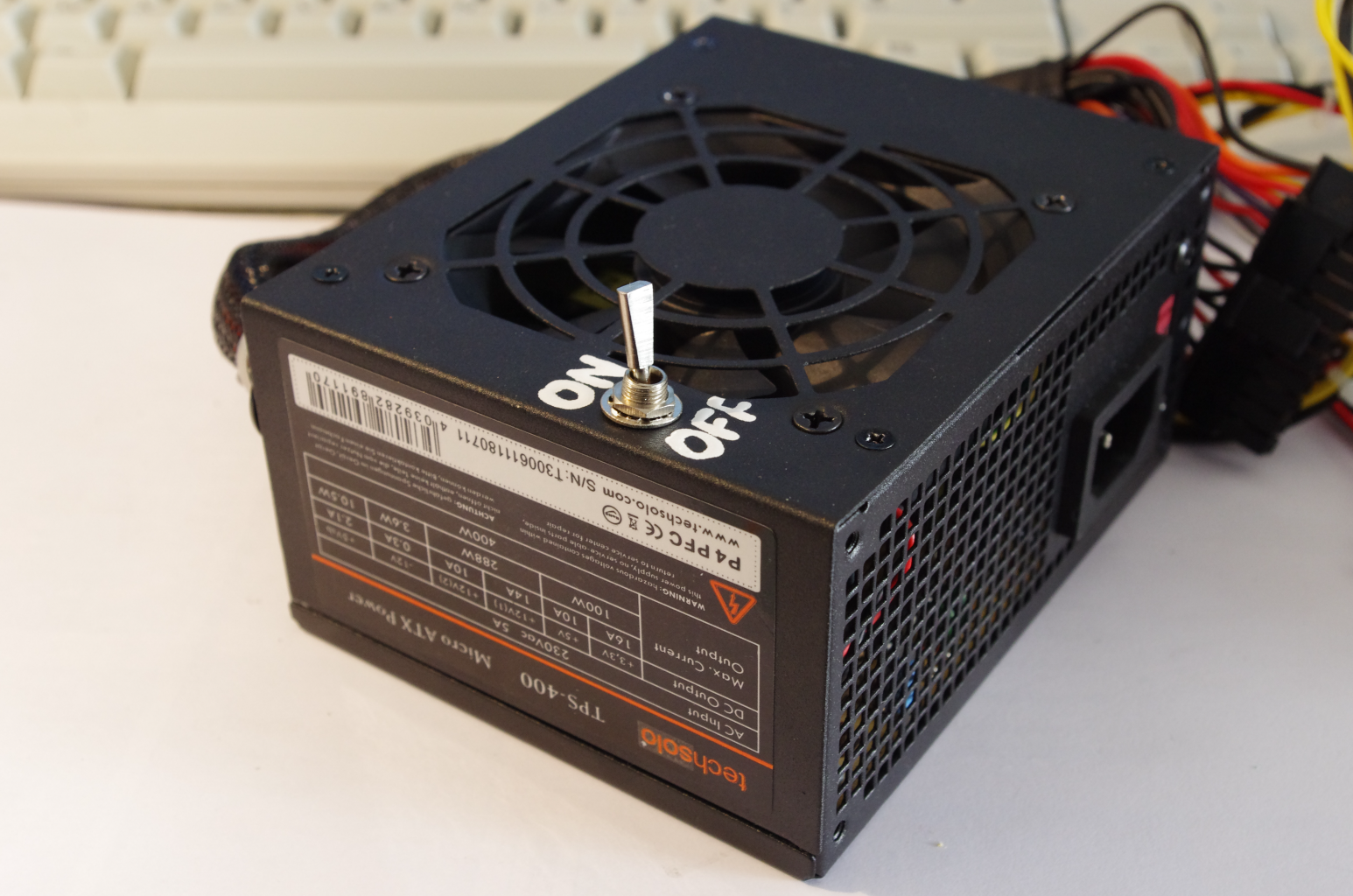

Intégrez l'interrupteur dans le boîtier, et c'est fini !
